Lo strumento permette di congiungere i componenti presenti in due muri retti; è anche possibile intervenire sui componenti già esistenti, per modificare la loro struttura. Lo strumento dispone di tre modalità operative:
|
Opzione |
Descrizione |
|---|---|
|
Congiunzione a T |
Estende o accorcia un componente presente in un muro fino a che non si interseca con un altro componente. |
|
Congiunzione a L |
Congiunge i due estremi più vicini di due componenti in modo da creare un angolo. |
|
Congiunzione chiusa |
Applica una interruzione agli elementi che vengono collegati. |

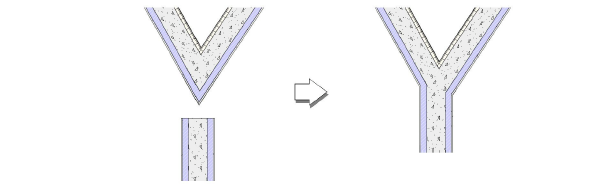

Gli elementi possono essere collegati anche ai bordi dei muri, usando la modalità “Congiunzione chiusa”. Di regola quando si connettono i muri usando lo strumento “Congiunzione Muri” con l’impostazione “Auto-congiunzione Muri” attiva nelle Impostazioni Generali, i componenti vengono congiunti automaticamente. È però necessario che sia stato definito un componente come “nucleo”.
Lo strumento “Congiungi Componenti Muri” non può essere usato per sistemare i componenti che non si sono connessi nel modo desiderato durante la congiunzione dei muri, anche in casi di connessioni complesse
.
