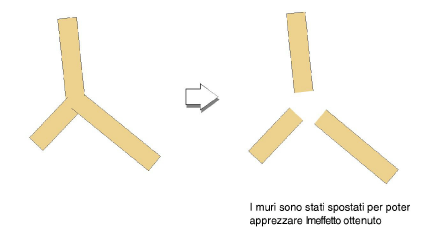

Con questo strumento è possibile allungare o accorciare le linee laterali dei muri, in modo da realizzare sempre la loro corretta fusione.
Attivando lo strumento “Muri congiunti sul lato”, nella Barra di Modo compaiono due icone:
La modalità “Congiunzione laterale” permette di allungare o accorciare le linee laterali dei muri in modo che si incontrino in un punto di intersezione.
Per congiungere le linee laterali di un muro con le linee laterali di due altri muri, in modo da realizzare una fusione a “Y”:
1. Attivare lo strumento Muri congiunti sul lato
.
2.Fare clic sulla prima icona nella Barra di Modo.
3.Selezionare uno dei due muri da congiungere.

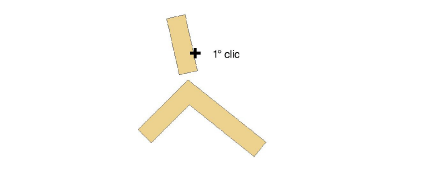

4.Fare clic con il mouse sulla linea laterale del muro che deve essere congiunto agli altri due muri per realizzare una fusione a Y.

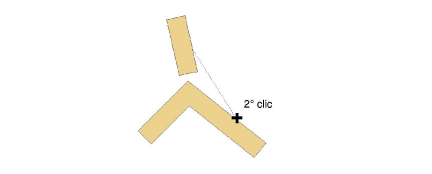

5.Trascinare il mouse fino al secondo muro e poi fare di nuovo clic.

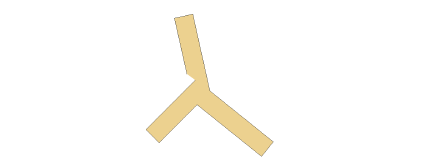

6. Il primo muro su cui si è fatto clic viene allungato fino a toccare il secondo muro, disponendo la testa alla corretta angolazione.

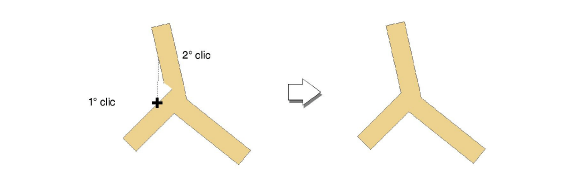

7.Fare ora clic con il mouse sull’altro lato del muro, spostare il cursore fino a toccare il lato del terzo muro e fare clic per concludere l’operazione.
Il risultato dovrebbe essere simile all’illustrazione.
La modalità “Rimozione congiunzione” permette di riportare le linee laterali dei muri ad avere un’identica lunghezza su entrambi i dati, eliminando così la congiunzione.
Per eliminare una congiunzione riportando i muri ad avere lati della stessa lunghezza:
1.Attivare lo strumento Muri congiunti di lato e la seconda icona.

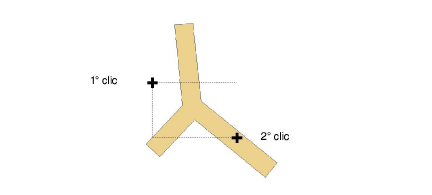

2.Fare clic con il mouse e trascinare un reticolo che racchiuda tutte le congiunzioni da eliminare.
Il risultato dovrebbe essere simile all’illustrazione.
