Lo strumento Pilastro

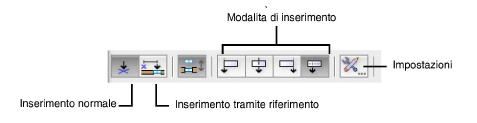

Come per tutti gli strumenti che inseriscono Oggetti parametrici di tipo “punto”, che richiedono cioè solo due clic per l’inserimento, il primo per la scelta del Punto di inserimento e il secondo per l’orientamento attorno a tale punto, anche nel caso dello strumento “Pilastro”, l’utente deve innanzitutto accertarsi che il Lucido design si trovi a una Scala di riduzione opportuna, deve poi attivare lo strumento con un clic sulla sua icona e impostare i parametri desiderati o prima dell’inserimento, utilizzando il dialogo parametrico, o subito dopo, utilizzando la Tavolozza Informazioni. Se il pilastro deve essere inserito in un muro, è possibile sfruttare i metodi classici di inserimento di oggetti e Simboli nei muri stessi, impostabili con le icone della Barra di Modo quando lo strumento è attivo.

Quando si accede al dialogo delle Impostazioni o si seleziona un Pilastro già inserito nel disegno e si osserva la Tavolozza Informazioni, i parametri a disposizione sono i seguenti:

Opzione	Descrizione
Z	Se il pilastro è inserito in un muro, questo parametro controlla la quota Z della base del pilastro che, quindi, può non coincidere con quella del muro.
Rotazione	Permette di definire un angolo di rotazione del pilastro.
Usa altezza del Muro	Se questa opzione è attiva, il pilastro assume automaticamente l’altezza del muro in cui è inserito.
Altezza	Se l’opzione precedente non è attiva o semplicemente il pilastro non è inserito in un muro, questo parametro controlla l’altezza del pilastro.
Sezione fusto	Con questo menu è possibile scegliere la forma della sezione del pilastro, che può essere rettangolare o semicircolare.
Rastrematura	In questo menu è possibile scegliere di imporre o meno una rastrematura conica o classica.
Larghezza	Questo parametro identifica il lato maggiore, in caso di sezione rettangolare del pilastro, o il diametro in caso di sezione semicircolare.
Marcatore centrale in 2D	Se questa opzione è attiva, nella rappresentazione in Pianta del pilastro viene inserito un marcatore centrale.
Largh. rastrematura	Rappresenta la larghezza minima di un pilastro rastremato.
Sezione capitello	In questo menu è possibile scegliere la forma della sezione del capitello del pilastro, se presente.
Altezza capitello	Questo parametro identifica l’altezza del capitello. Se impostato a 0, il pilastro risulta privo di capitello.
Largh. capitello	Questo parametro identifica il lato maggiore, in caso di sezione rettangolare del capitello, o il diametro in caso di sezione semicircolare.
Sezione base	In questo menu è possibile scegliere la forma della sezione della base del pilastro, se presente.
Altezza base	Questo parametro identifica l’altezza della base. Se impostato a 0, il pilastro risulta privo di base.
Largh. base	Questo parametro identifica il lato maggiore, in caso di sezione rettangolare della base, o il diametro in caso di sezione semicircolare. Se la Largh. base è maggiore della Larghezza del pilastro stesso, la base viene rappresentata in Pianta con una linea tratteggiata.
Divisioni base	Numero di parti che costituiscono la base del pilastro.
Profond. scozia	Questo parametro identifica la profondità a cui vengono collocate gli interstizi fra le suddivisioni della base del pilastro. Se il parametro è posto a 0, la scozia è posta a filo con le divisioni della base.
Altezza scozia	Questo parametro identifica la distanza verticale fra le divisioni della base.
Fusto	Categoria a cui viene assegnato il fusto del pilastro.
Capitello	Categoria a cui viene assegnato il capitello del pilastro.
Base	Categoria a cui viene assegnata la base del pilastro.
