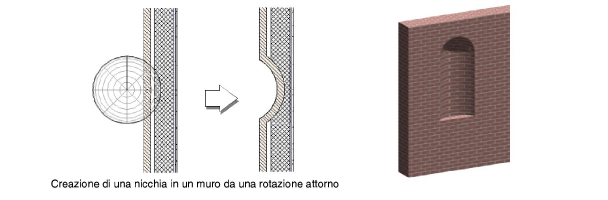

Le nicchie nei Muri

1.Creare l’oggetto 2D o 3D con cui si intende modificare il muro. La geometria dell'oggetto deve definire un’area o un volume senza auto-intersezioni e senza bordi che si pieghino su se stessi.

2.Nel caso di un oggetto 2D, assicurarsi semplicemente che si sovrapponga al muro in vista Alto/Pianta. Nel caso di un oggetto 3D, prima assegnargli l’altezza in relazione alla base del muro (Asse Z); poi impostare le posizioni appropriate agli assi X e Y in modo che l’oggetto si sovrapponga al muro.

3.Selezionare sia il muro sia l’oggetto modificatore e attivare il comando Crea Nicchia nel Muro.

In alternativa, solo per gli oggetti 2D, scegliere il comando Taglia Superficie.

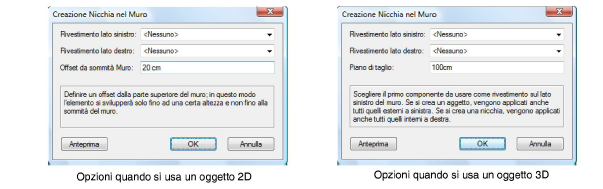

Si apre il dialogo Creazione Nicchia nel Muro: alcuni campi sono diversi a seconda che sia stato selezionato un oggetto modificatore 2D o 3D.

Opzione	Descrizione
Rivestimento lato sinistro	Scegliere il primo componente da avvolgere attorno alla nicchia sul lato sinistro del muro; può trattarsi di <Nessuno> o di un componente alla sinistra dell’elemento scelto nel menu Componente (il più in alto nell’elenco). Anche tutti i componenti all’esterno del Rivestimento lato sinistro sono avvolti.
Rivestimento lato destro	Scegliere il primo componente da avvolgere attorno alla nicchia sul lato destro del muro; può trattarsi di <Nessuno> o di un componente alla destra dell’elemento scelto nel menu Componente (il più in basso nell’elenco). Anche tutti i componenti all’esterno del Rivestimento lato destro sono avvolti.
Offset da sommità Muro	Specifica la distanza fra la sommità del muro e la sommità della nicchia nelle viste 3D.
Piano di taglio	Specifica la distanza dalla base del muro alla quale è ricavata una sezione dell’oggetto 3D ed è usata per rappresentare la nicchia nel muro nella vista Alto/Pianta. Se nel Lucido design si attiva l’opzione Abilita Piano di taglio all’elevazione, l’elevazione del Piano di taglio della nicchia viene impostata allo stesso valore, in modo da garantire una uniformità di rappresentazione. Se l’oggetto 3D non ha un’altezza pari a quella del muro, prestare attenzione al fatto che questo valore intersechi realmente l’oggetto 3D, altrimenti esso non apparirà in vista Alto/Pianta.
Anteprima	Modifica la vista della nicchia nel muro in accordo alle impostazioni attuali dei parametri, senza registrarle.
