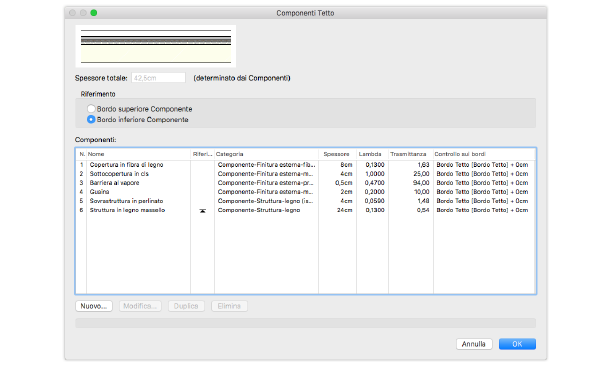

Anteprima

Rappresentazione della struttura del tetto che mostra i componenti man mano che vengono definiti.

Spessore totale

Lo spessore di un tetto con componenti è definito dalla somma degli spessori dei componenti.

Componenti

Elenco dei componenti che formano la struttura del Tetto, in ordine dall’alto verso il basso, come mostrato nell’Anteprima. Per cambiare l’ordine di un componente, fare clic e trascinarlo all’interno della colonna N.

Riferim.

Uno dei componenti di Tetto è designato a essere il componente di riferimento facendo clic sulla colonna Riferim. Un indicatore nella colonna punta verso l’alto o verso il basso, per mostrare se il Riferimento è posto in cima o alla base del componente. Per spostare il riferimento, fare clic sull’indicatore per rovesciarne il senso o fare clic su Bordo superiore Componente o su Bordo inferiore Componente in fondo al dialogo.

Nuovo

Apre il dialogo Impostazioni Componente del Tetto per definire i componenti del Tetto come descritto precedentemente in questa sezione.

Modifica

Apre il dialogo Impostazioni Componente del Tetto per modificare lo spessore e gli Attributi del componente selezionato (per aprire il dialogo Impostazioni Componente del Tetto, è anche possibile fare doppio clic su un componente).

Duplica

Duplica il componente selezionato; il duplicato viene aggiunto alla lista dei componenti appena sotto all’originale selezionato; lo spessore totale del Tetto cambia di conseguenza.

Elimina

Elimina il componente selezionato; lo spessore del Tetto cambia di conseguenza.

Riferimento

Permette di scegliere se il Riferimento è applicato in cima o alla base del componente scelto; l’indicatore nella colonna Riferim. si aggiorna di conseguenza.
