Creare gli Stili di Solaio

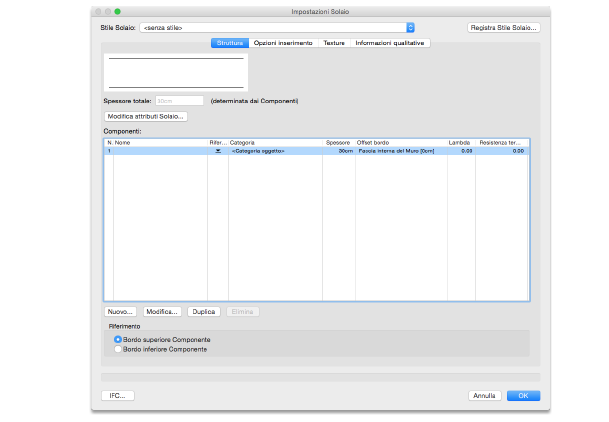

Opzione	Descrizione
Stile Solaio	Scegliere uno Stile per il Solaio; altrimenti scegliere la voce <senza stile> per creare un Solaio senza collegarne i parametri a uno Stile.
Registra Stile Solaio	Apre il dialogo Definizione Nome; inserire un nome per lo Stile Solaio e fare clic su OK.
Anteprima	Visualizza un anteprima di sezione della struttura del Solaio, incluse tutte le componenti definite. La parte superiore dell’anteprima indica la parte superiore del Solaio così come verrà disegnata.
Spessore totale	Visualizza lo spessore del Solaio. Lo spessore è sempre determinato dallo spessore dei suoi componenti; un Solaio deve sempre avere almeno un componente.
Modifica attributi Solaio	Apre il dialogo Attributi Solaio, per specificare le impostazioni di riempimento, penna e opacità.
Componenti	Elenca i componenti della struttura del Solaio, ordinati dall’alto verso il basso, come visualizzato nell’anteprima. Per cambiare l’ordine di un componente fare clic e trascinare l’elemento nella colonna N.
Riferimento	Il Riferimento è il punto di controllo per le impostazioni di elevazione ed è fisso verticalmente (non cambia anche se si apportano eventuali modifiche allo spessore del Solaio o alla sua definizione). Uno dei componenti del Solaio viene contrassegnato come Riferimento facendo clic nella colonna corrispondente. L’indicatore nella colonna punta verso l’alto o verso il basso, per indicare che il Riferimento è posto sul bordo superiore o inferiore del componente. Per cambiare il Riferimento, fare clic sull’indicatore o fare clic su l’opzione Bordo superiore Componente o Bordo inferiore Componente nella parte inferiore del dialogo.
Altre impostazioni	Le restanti colonne nella lista dei componenti visualizzano le impostazioni di Categoria, spessore, offset dal bordo.
Nuovo	Fare clic per creare un nuovo componente; per informazioni su come creare i componenti, vedere Creare Componenti di Solaio.
Modifica	Apre il dialogo Impostazioni Componente del Solaio, che permette di modificare lo spessore e gli attributi del componente selezionato; per modificarlo è anche possibile fare doppio clic su un componente.
Elimina	Elimina il componente selezionato; lo Spessore totale del Solaio viene modificato di conseguenza.

3. Fare clic su Modifica attributi Solaio per definire gli attributi di visualizzazione del Solaio nella vista Alto/Pianta.

Opzione	Descrizione
Riempimento
Usa Attributi Categoria	Definisce gli attributi di riempimento in base ai parametri della Categoria anziché ai parametri del dialogo Attributi Solaio.
Stile	Specifica gli attributi di riempimento Solaio, oppure selezionare Nessuno per non avere alcun riempimento. Tratteggi, sfumature o immagini di riempimento, se non presenti nel documento, vengono importate e aggiunte alla Gestione Risorse.
Penna
Usa Attributi Categoria	Definisce gli attributi di penna in base ai parametri della Categoria anziché ai parametri del dialogo Attributi Solaio.
Stile	Specifica gli attributi di stile della penna, oppure selezionare Nessuno per avere una penna nulla.
Linea	Quando si seleziona uno stile di penna, definisce lo stile e lo spessore di linea.
Opacità
Usa valore opacità definito nella Categoria	Definisce gli attributi di opacità in base ai parametri della Categoria anziché ai parametri del dialogo Attributi Solaio.
Opacità	Definisce la trasparenza del Solaio; trascinare il controllo a scorrimento verso sinistra per aumentare la trasparenza, oppure inserire un valore in percentuale direttamente nella casella.

Gli attributi di un Solaio senza stile sono impostati inizialmente secondo i parametri visualizzati nella Tavolozza Attributi. Se vengono modificati, la Tavolozza Attributi rispecchia le modifiche fatte sul Solaio selezionato (dopo aver chiuso il dialogo Impostazioni Componente del Solaio).

Riempimento, penna e opacità possono essere definiti in base a una Categoria piuttosto che tramite i controlli presenti nel dialogo Impostazioni Solaio. Se la Categoria del Solaio viene successivamente cambiata, il Solaio cambia utilizzando gli attributi della nuova Categoria. Solai definiti con lo stesso Stile Solaio possono essere assegnati a differenti Categorie.

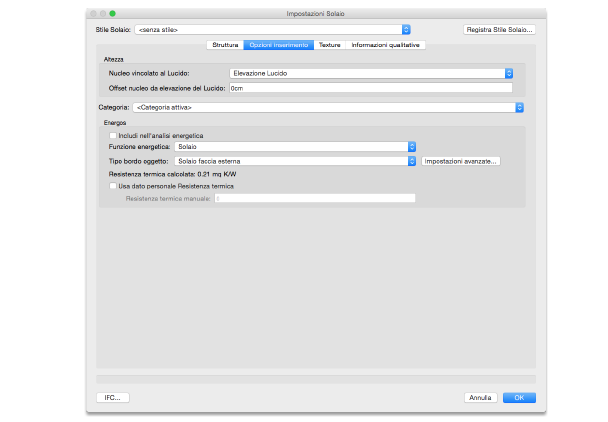

5.Fare clic sul pannello Opzioni inserimento per impostare i parametri relativi alla geometria del Solaio.

Opzione	Descrizione
Nucleo vincolato al Lucido	Imposta l’altezza del nucleo del Solaio alla stessa altezza definita per il Lucido, oppure fa in modo che il nucleo sia controllato da uno Tipo Livello definito per il Piano dell’Edificio e per il Piano inferiore. Impostando il nucleo ad essere vincolato a un Tipo Livello, se l’elevazione dei Piani viene modificata, il nucleo del Solaio viene modificato per adattarsi automaticamente.
Offset nucleo da elevazione del Lucido	Specifica lo spostamento (positivo o negativo) del componente di riferimento del Solaio rispetto all’elevazione del Lucido.
Categoria	Permette di scegliere la Categoria globale per l’oggetto Solaio.
Energos
Includi nell’analisi energetica	Attivare questa opzione per fare in modo che il Solaio venga incluso nei calcoli Energos.

Opzione	Descrizione
Usa Texture componenti	Attivare questa modalità per usare le texture appositamente definite per ogni singolo componente nel rendering del Solaio. Nota: Questa opzione può anche essere richiamata per un Solaio esistente tramite il pannello Rendering nella Tavolozza Informazioni.
Usa Texture oggetto	Attivare questa modalità per usare una singola texture per tutto il Solaio.
Sottoparte	Applica la texture alle parti di Solaio selezionate.
Ripristina stato globale	Se a una sottoparte era stata assegnata una texture che dovrebbe essere invece quella globale, selezionare la sottoparte e fare clic su Ripristina stato globale. La sottoparte si sposta indietro sotto la linea di divisione e la texture globale viene visualizzata come texture attiva.
Texture	Applica la texture scelta alla sottoparte selezionata. Le texture possono anche essere definite nel pannello Rendering della Tavolozza Informazioni. Le texture scelte nella Tavolozza Informazioni prevalgono sulle impostazioni fatte in questo dialogo.
Nessuna	Non applica alcuna texture alla sottoparte selezionata.
Texture Categoria	Utilizza la texture impostata nella Categoria del Solaio. Tutti i solai con questo stile utilizzano le texture di Categoria per quella parte di Solaio (almeno finché non viene modificata). Le texture di Categoria per un Solaio selezionato possono anche essere selezionate nel pannello Rendering della Tavolozza Informazioni.
Texture	Sceglie una texture per la sottoparte, ricavandola dagli Elementi base oppure dalle Risorse del documento attivo.

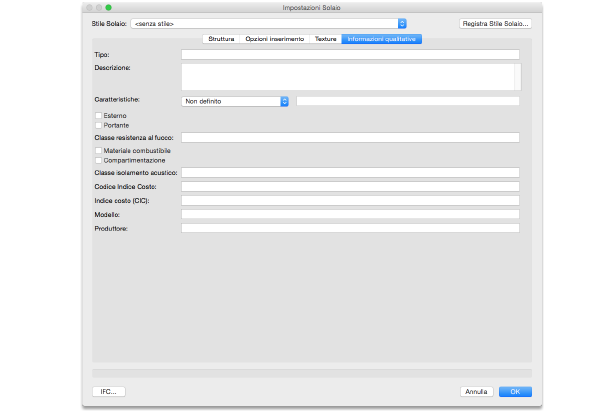

7.Fare clic sul pannello Informazioni qualitative per specificare le informazioni di rapporto per il Solaio, che sono compatibili per dati IFC e possono essere incluse in preventivi e computi. Questi dati sono opzionali; inserire le informazioni solo se lo si desidera.

Se lo Stile Solaio esiste già, viene richiesto di inserire un nome diverso oppure di sostituire lo Stile Solaio già esistente con lo Stile Solaio nuovo. Se si sostituiscono gli Stili Solaio, compare il dialogo Sostituzione Stile Solaio; specificare le proprietà di allineamento.

10.Il nuovo Stile Solaio viene registrato insieme al documento e compare negli Stili Solaio nella Tavolozza Gestione Risorse e nel menu Stile Solaio della Barra di Modo.

Nota:È possibile creare un nuovo stile anche da un Solaio senza stile: fra clic con il pulsante destro del mouse su un Tetto senza stile e scegliere il comando “Crea Stile Solaio da Solaio senza stile” nel menu contestuale.

Nota:È possibile creare un nuovo stile anche nella Tavolozza Gestione Risorse selezionando nel menu Risorse “Crea Risorsa > Stile Solaio”. Uno Stile Solaio creato in questo modo non viene associato alle attuali preferenze del Solaio ma può esservi associato in seguito.
