Gestione della mappatura dei Dati IFC

In un progetto BIM, è possibile voler controllare se specifici oggetti e definizioni di Simboli debbano essere esportati in IFC. Anche i set di proprietà di oggetti specifici possono essere sottoposti ad un controllo prima dell’esportazione, in modo che il filtraggio dell’esportazione possa verificarsi a livello di oggetto o a livello di proprietà. prima dell’esportazione, potrebbe inoltre essere necessario mappare i dati esterni collegati agli oggetti al loro equivalente IFC. Queste impostazioni possono essere salvate con il progetto come una configurazione di mappatura, consentendo di definire, registrare e ripristinare più configurazioni di mappatura personalizzate. Le istanze degli oggetti IFC selezionate possono utilizzare o non utilizzare la mappatura.

● Potrebbe essere necessario aggiungere i dati all’assegnazione predefinita IFC di un oggetto.

Molti oggetti Vectorworks contengono dati definiti dall’utente che non sono inclusi come parte dell’assegnazione predefinita IFC. Ad esempio, una designazione o una classificazione acustica per una porta saranno dati definiti dall’utente all’interno dell’oggetto Porta. Questi parametri possono essere mappati sui corrispondenti valori dei parametri IFC. La mappatura permette di allegare informazioni di proprietà e dati agli oggetti in aggiunta ai dati IFC predefiniti.

● Potrebbe essere necessario mappare i dati da uno Schedario personale ad un pSet IFC.

In Vectorworks, i dati personalizzati vengono collegati agli oggetti (oggetti, oggetti parametrici e oggetti modellati) utilizzando lo Schedario. I parametri di un Schedario personale possono essere mappati pSet IFC corretto e corrispondente. Ad esempio, una codifica locale o un sistema di specifiche possono essere collegato ad un oggetto tramite uno Schedario. I dati possono dunque essere mappati al set di dati della corrispondente classificazione IFC, in modo da garantire che i valori siano trasferiti durante l’interscambio IFC.

● Potrebbe necessario associare un’assegnazione IFC standard e un set di proprietà agli oggetti o ai Simboli modellati.

È possibile definire assegnazioni e set di proprietà IFC per tutti gli oggetti personalizzati, assicurando che ogni volta che l’oggetto personalizzato viene inserito nel progetto, riceverà l’assegnazione appropriata dei tag IFC.

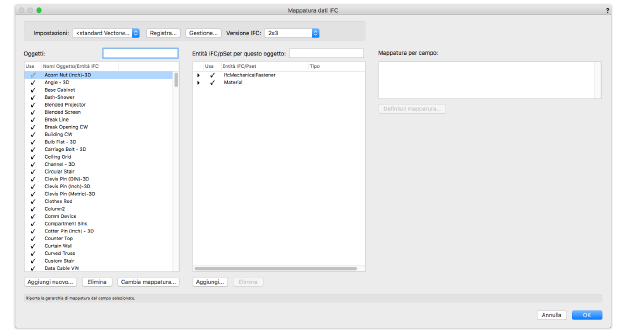

Opzione	Descrizione
Impostazioni	Questo menu permette di scegliere un insieme di impostazioni precedentemente registrato nel documento. Quando si sceglie una configurazione registrata su disco: ● se la configurazione include un set completo di oggetti, la mappatura di tutti gli oggetti si adatta alla configurazione scelta. ● se la configurazione include solo la mappatura di un oggetto, viene modificato solo quel tipo di oggetto. ● se si sceglie <Standard Vectorworks>, si reimposta la mappatura standard.
Registra	Registra le impostazioni attive in quel momento in un set che può essere riutilizzato in seguito.
Gestione	Gestisce i set di impostazioni precedentemente registrate.
Versione IFC	Scegliere la versione del formato IFC da usare; ciò può influenzare la lista dei pSet visualizzati.
Oggetti
Campo di ricerca	Inserire uno o più termini nel campo e premere il tasto Invio per effettuare una ricerca.
Lista oggetti	Riporta un elenco degli oggetti di Vectorworks, degli oggetti con Stile (Muro, Solaio, Tetto, ecc.) e delle Entità IFC.
Mappatura	Indica la mappatura IFC e lo stato di esportazione IFC per ogni oggetto. ● Nessuna icona: non esiste alcuna mappatura per questo oggetto; fare clic su Cambia mappatura per assegnare i dati IFC per la mappatura ● : è stata specificata una mappatura per l’oggetto, che verrà esportato in formato IFC; la mappatura attiva è visibile nella zona centrale del dialogo. ● : la mappatura è stata specificata, ma l’oggetto è escluso dall’esportazione in formato IFC. Attivare o meno una tipologia di oggetto facendo clic nella colonna Usa.
Nomi Oggetto/Entità IFC	Riporta i nomi degli oggetti parametrici di Vectorworks.
Aggiungi nuovo	Facendo clic su questo bottone si aggiunge un oggetto personale alla lista degli oggetti: definire il nome dell’oggetto parametrico personalizzato o del nome del Simbolo da aggiungere.
Elimina	Eliminare l’oggetto selezionato o l’Entità IFC dalla lista.
Cambia mappatura	Assegna i Dati IFC ad un oggetto che non li ha oppure cambia la mappatura di un oggetto; vedere Assegnare Dati IFC agli oggetti. Quando un oggetto ha dati IFC assegnati, è possibile mapparlo.
Entità IFC/pSet per questo oggetto	Lista dei pSet e dei dati assegnati all’oggetto selezionato.
Campo di ricerca	Inserire uno o più termini nel campo e premere il tasto Invio per effettuare una ricerca.
Freccia di chiusura	Le informazioni del pSet vengono riportate in modo gerarchico: fare clic sulla freccia di chiusura per espandere la lista dei pSet associati all’elemento selezionato.
Mappatura	Indica se il set di proprietà è attualmente mappato nella configurazione. ● : il pSet, definito dalla sua formula di mappatura, è incluso dell’esportazione in formato IFC. ● : il pSet è escluso dall’esportazione in formato IFC.
Entità IFC/pSet	Riporta un elenco delle Entità IFC e dei loro campi, indicando i pSet standard e quelli personali.
Tipo	Riporta il tipo di Entità IFC.
Aggiungi	Permette di accedere al dialogo Aggiungi Mappatura, che consente di mappare le Entità IFC sul elemento scelto nella lista, in modo da gestire casi complessi in cui definire mappature di esportazioni di istanze aggiuntive. Fare clic sul bottone Gestisci pSet personali per abilitare l’uso di un Schedario personale come pSet.
Elimina	Elimina il set di proprietà selezionato nella lista.
Mappatura per campo	Visualizza la formula di mappatura della proprietà IFC selezionata.
Definisci mappatura	Permette di accedere al dialogo Definizione Mappatura, con cui creare la formula di mappatura; vedere Creare o modificare le formule di mappatura dei Dati IFC.

2.Assegnare i dati IFC agli oggetti e alle definizioni dei Simboli che non li hanno; impostare gli oggetti e i pSet che non devono essere esportati e definire (ove necessario) le formule di mappatura.
