La scala degli oggetti 3DS può essere cambiata sia durante l’importazione sia durante l’esportazione. La trasformazione di scala è applicata a tutti gli oggetti importati/esportati.
Per riscalare gli oggetti 3DS durante l’importazione o l’esportazione:
1.Nel dialogo di importazione o di esportazione fare clic su Scala.

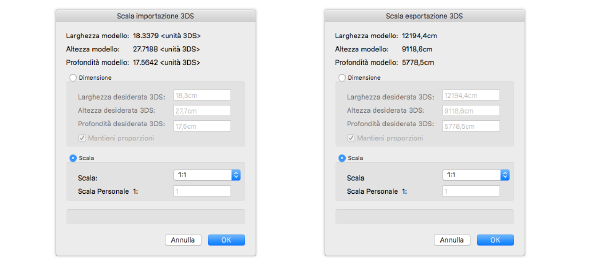

2.Si apre il dialogo Scala importazione/esportazione 3DS. Scegliere se riscalare gli oggetti per dimensioni o per fattore di Scala.
|
Opzione |
Descrizione |
|---|---|
|
Larghezza/Altezza/Profondità modello |
Visualizzano le dimensioni originali degli oggetti selezionati per l’importazione o l’esportazione; se vi sono più oggetti selezionati, il centro di scala è il centro del reticolo di selezione. |
|
Dimensione |
Questi campi permettono di inserire dimensioni personalizzate per gli oggetti importati o esportati. Attivare l’opzione Mantieni proporzioni se si desidera che Vectorworks regoli automaticamente le proporzioni quando si inseriscono una larghezza, altezza o profondità personalizzate. |
|
Fattore |
Questi campi permettono di inserire un fattore di scala da applicare per importare o esportare gli oggetti. Scegliere una Scala standard o inserire una Scala Personale. Quando il fattore di scala cambia, anche i valori dell’area Dimensione cambiano in modo da mostrare la dimensione esatta del reticolo di selezione per la scala data. |
3.Fare clic su OK per registrare i dati di riscalatura.
