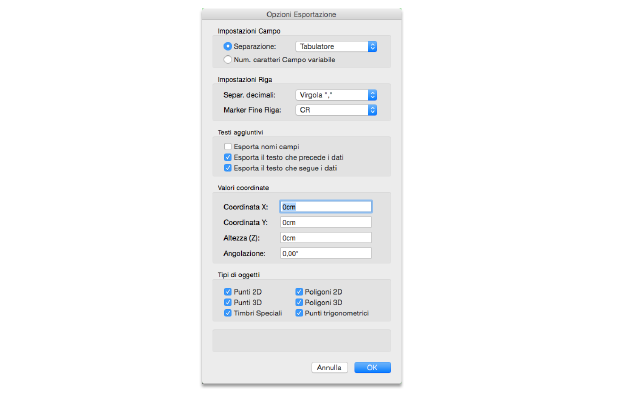

Impostazioni Campo

Le opzioni in quest'area determinano come i singoli campi dei dati vengono separati. E' possibile utilizzare un separatore, scelto tramite il menu Separazione. Si può scegliere tra Punto, Tabulatore, Virgola, Spazio, Punto e virgola. Oppure è possibile fare in modo che i campi vengano definiti tramite una lunghezza massima impostata nel formato di esportazione.

Il tipo di separatore da utilizzare dipende molto da dove si desiderano esportare i dati. Ad esempio, per l'esportazione in database, è preferibile usare la virgola o il tabulatore.

Separ. decimali

Tramite questo menu è possibile scegliere quale carattere viene utilizzato per contrassegnare i numeri decimali. Se le informazioni relative ai punti coordinate devono essere esportate in un Foglio Elettronico, si consiglia di utilizzare il Punto come separatore decimale.

Marker Fine Riga

Questo menu permette di stabilire se i dati registrati nel documento di esportazione verranno separati da un Ritorno Carrello (CR Carriage Return) o da un Ritorno Carrello più un LineeFeed (CR + LF). Tale scelta dipende dal tipo di utilizzo che viene fatto dei dati da esportare e su quale piattaforma verranno utilizzati in seguito. Se devono essere utilizzati su macOS, allora si deve utilizzare il Carriage Return (CR) mentre per i sistemi Windows e Unix si deve utilizzare il Carriage Return + Line Feed (CR + LF).

Testi aggiuntivi

Queste opzioni permettono di definire come trattare i testi nei Timbri Speciali. Se sono attive, vengono esportati anche i testi posti nei campi Preceduto e Seguito.

Valori coordinate

Le opzioni in quest'area permettono di applicare delle correzioni ai valori delle coordinate prima dell'esportazione.

Coordinata X / Y

Il valore inserito in questo campo viene aggiunto alle coordinate X o Y dei punti da esportare. Se i punti coordinate prima dell'esportazione devono essere ruotati di un certo angolo, il valore inserito viene aggiunto dopo la rotazione.

Altezza Z

Il valore inserito in questo campo viene aggiunto alle coordinate Z dei punti da esportare.

Angolazione

Il valore inserito in questo campo specifica un angolo di inclinazione dell’insieme di coordinate prima dell'esportazione. La rotazione viene applicata rispetto all'origine del sistema di coordinate di Vectorworks.

Tipi di oggetti

Le opzioni presenti in quest'area permettono di scegliere quali tipi di oggetti visualizzare alla lista Esportazione del dialogo Impostazioni Esportazione Coordinate.
