Con il comando “Imposta posizione del Sole” è possibile simulare la luce solare. Si può anche produrre un diagramma delle ombre inserendo Luci Direzionali con differenti impostazioni di ora. Dando a ciascuna Luce un colore diverso, si ottengono ombre diverse.
Si tenga presente che i prodotti Vectorworks Design Series dispongono di apposite funzioni in grado di simulare la luce solare in modo ottimale.
Nota:Se non si seleziona una Luce Direzionale, Vectorworks ne crea una nuova e non cambia le impostazioni di quella già esistente.
Per impostare la posizione del Sole:
1.Fare clic sulla Luce Direzionale (Sole) che si vuole variare.
2.Richiamare il comando Imposta posizione del Sole.

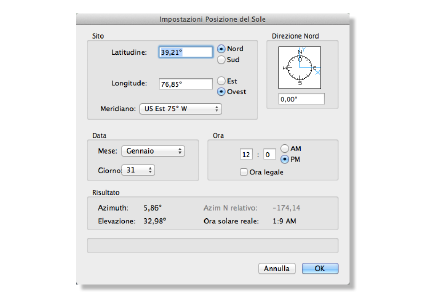

Si apre il dialogo Impostazioni Posizione del Sole.
|
Opzione |
Descrizione |
|---|---|
|
Sito |
Specificare la latitudine e la longitudine del sito. |
|
Meridiano |
Utilizzare questo menu per scegliere il meridiano del sito; un’ora di differenza corrisponde a 15° di longitudine. Ciò serve come riferimento per gli orari inseriti nel dialogo. |
|
Direzione Nord |
Di regola il progetto è orientato verso nord e non è necessario applicare alcuna compensazione. Se il progetto non è stato creato con questa orientazione, specificare un offset angolare in gradi. |
|
Data |
Indicare il giorno e il mese dell’anno. |
|
Ora |
Indicare l’orario, espresso in ore e minuti. |
|
Ora legale |
Attivare questa opzione se è in uso l’ora legale. |
|
Risultato |
In base alle impostazioni applicate, Vectorworks visualizza il risultato determinato dai parametri “Azimuth” (Sud a gradi zero, senza rotazione del Nord della pagina), “Azim N relativo” (Nord a gradi zero, senza rotazione del Nord della pagina), “Elevazione” (gradi sopra l’orizzonte) e “Ora solare reale” (tiene conto dell’ora legale, della longitudine del sito, della zona temporale e dell’orbita della Terra). |
3.Inserire i parametri desiderati e fare clic su OK.
Se si era selezionata una Luce Direzionale prima di richiamare il comando, gli angoli della Luce vengono modificati secondo il nuovo Azimuth e la nuova Elevazione. Se non vi erano Luci selezionate, ne viene creata una con i nuovi parametri.
Nota:È possibile effettuare un’analisi di esposizione di un sito inserendo più Luci con parametri identici, ma orario diverso.
