Ottenere poligoni dai muri

Vectorworks permette di eseguire anche l’operazione inversa rispetto a quella appena vista; è possibile, cioè, ottenere i poligoni definiti dal perimetro interno o esterno di muri. Ciò è utile in sede di calcolo delle aree dei vani, per esem­pio, o per evidenziare le varie stanze con colori diversi.

Per creare un poligono o una polilinea basata sul perimetro dei muri:

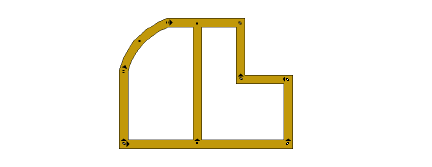

1.Selezionare i muri da usare per creare il poligono o la polilinea; è possibile selezionare anche un insieme di muri che ricomprende più vani.


2.Attivare il comando Crea Poligoni da Muri.

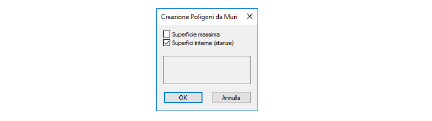

Si apre il dialogo Creazione Poligoni da Muri.




3.Scegliere Superficie massima per creare un poligono o una polilinea dal perimetro esterno dei muri selezionati. Scegliere Superfici interne (stanze) per creare uno o più poligoni/polilinee dal perimetro interno dei muri selezionati.

4.Fare clic su OK.

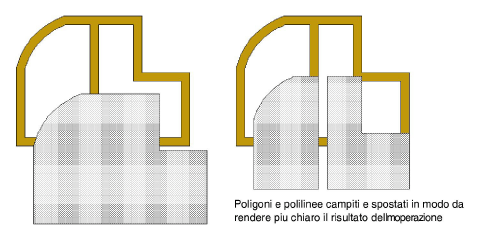

Vectorworks crea in automatico il poligono o la polilinea, lasciando intatti i muri originali.
