La congiunzione a T estende o accorcia un segmento di muro per fare in modo che si intersechi con un altro segmento. Dato che questa modalità interviene su un solo muro, essa non va utilizzata per creare congiunzioni ad angolo, per le quali esiste un’apposita modalità (vedere Congiungere i muri ad angolo).
Per congiungere dei muri con lo strumento “Congiunzione Muri”:

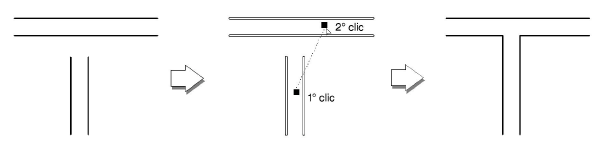

1.Attivare lo strumento Congiunzione Muri .
2.Selezionare la prima icona nella Barra di Modo.
3.Fare clic sul primo segmento di muro che si vuole congiungere.
4.Fare clic sull’altro segmento da congiungere.
Viene tracciata una linea tratteggiata per indicare i segmenti scelti e la lunghezza dei muri viene cambiata, allungata o accorciata, per ottenere una congiunzione regolare.
Nota:Occorre tenere presente che i muri congiunti vengono fusi internamente rispetto alla Linea centrale di Riferimento. Per tale motivo la loro lunghezza effettiva non è corretta ai fini di un eventuale computo metrico. Per ovviare a questo inconveniente è necessario dotarsi di Vectorworks Architect.

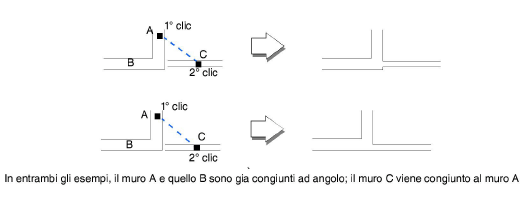

Quando si tenta di creare una congiunzione a T su un angolo esistente, si effettui l’operazione rispetto ai due segmenti che si trovano perpendicolari; in questo modo l’operazione darà un risultato corretto.
