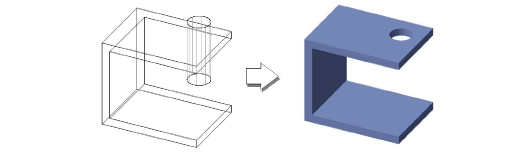

Il comando “Sottrai” permette di tagliare (sottrarre) degli oggetti 3D da un altro oggetto 3D, creando un nuovo oggetto.
Nota:L’oggetto da sottrarre deve trovarsi almeno in parte all’interno dell’oggetto originale.
Per sottrarre dei solidi:
1.Selezionare sia gli oggetti da sottrarre sia quello a cui sottrarre (oggetto base).
2.Richiamare il comando Sottrai.

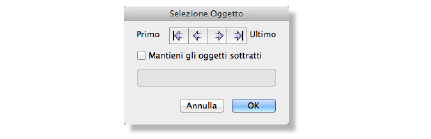

Si apre il dialogo Selezione Oggetto.
3.Evidenziare l’oggetto da sottrarre.
Usare le frecce in avanti e indietro per selezionare l’oggetto base: l’oggetto selezionato è quello con il bordo spesso.
4.Se si vogliono eliminare automaticamente gli oggetti sottratti, disattivare l’opzione Mantieni gli oggetti sottratti; se si vogliono mantenere per effettuare altre operazioni di modellazione, attivare questa opzione.
5.Fare clic su OK.
Vectorworks crea un singolo modello solido, che può essere sottoposto a rendering.
Se l’opzione Mantieni gli oggetti sottratti è disattiva, viene creato un solido singolo e gli oggetti sottratti vengono eliminati.

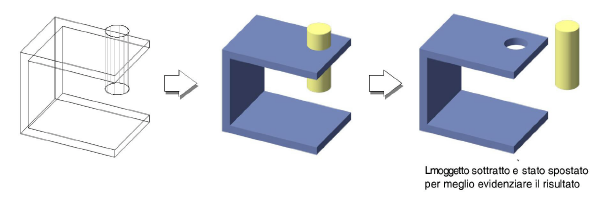

Se l’opzione Mantieni gli oggetti sottratti è attiva, la massa equivalente agli oggetti sottratti viene rimossa dall’oggetto base, ma gli elementi da sottrarre rimangono al loro posto e possono essere modificati in modo indipendente.
