Il comando “Seziona” elimina una parte dei solidi o delle superfici NURBS, consentendo la creazione di sezioni planari o a gradoni di un solido o di una superficie. La superficie sezionata può essere marcata con un colore particolare.
Nota:La superficie sezionante deve essere più ampia dell’oggetto da sezionare.
Per sezionare un solido:
1.Selezionare il solido o la superficie da sezionare insieme alla superficie sezionante.
2.Richiamare il comando Seziona.
Si apre il dialogo Selezione Oggetto.
Di norma, viene proposto come sezionante l’oggetto creato più recentemente, ma utilizzando i bottoni a freccia si può scegliere un altro oggetto.
3.Quando la superficie sezionante desiderata è evidenziata, fare clic su OK.

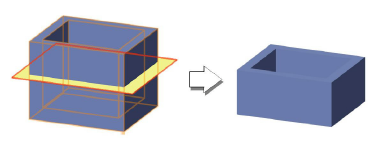

Se è l’opzione Mantieni l’oggetto sezionante è disattiva, viene creata una sezione solida e la superficie sezionante viene automaticamente eliminata.

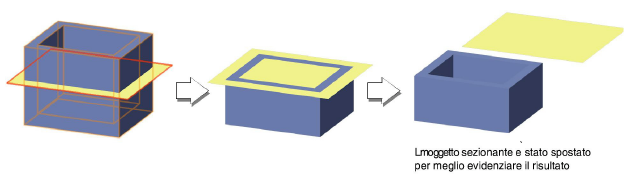

Se è l’opzione Mantieni l’oggetto sezionante è attiva, viene creata una sezione solida ma la superficie sezionante rimane al suo posto e può essere modificata in modo indipendente.

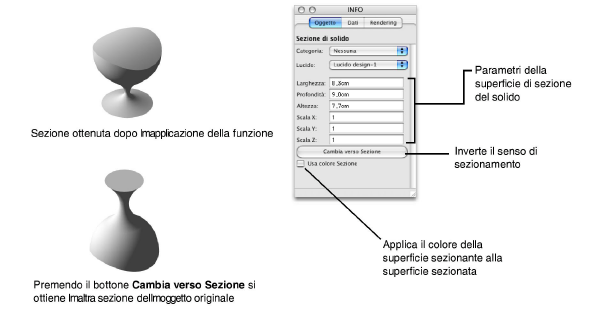

L’operazione viene applicata e l’oggetto restante risulta una sezione solida. Tramite la Tavolozza Informazioni è possibile effettuare alcune operazioni.
