Nota:La precisione dei valori di rotazione che possono essere inseriti (gradi, minuti e/o secondi) dipende dalle impostazioni delle Unità di misura.
Per una rotazione ad angoli personalizzati in 3D:
1.Selezionare gli oggetti che si vogliono far ruotare.
2.Richiamare il comando Rotazione 3D.

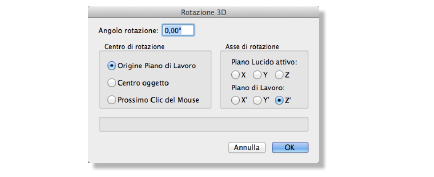

Si apre il dialogo Rotazione 3D.
|
Opzione |
Descrizione |
|---|---|
|
Angolo rotazione |
Inserire l’angolo di rotazione. |
|
Centro di rotazione |
Specificare il centro di rotazione desiderato. |
|
Centro Piano di Lavoro |
La rotazione avviene attorno al centro del Piano di lavoro. |
|
Centro oggetto |
La rotazione avviene attorno al centro dell’oggetto. |
|
Prossimo Clic del Mouse |
Permette di fissare con un clic sul disegno il centro della rotazione. |
|
Asse di rotazione |
Scegliere l’asse di rotazione riferito al Piano del Lucido o al Piano di Lavoro. |
3.Fare clic su OK.
