Allineare/distribuire gli oggetti 3D

Il comando “Allinea/Distribuisci 3D” permette di allineare/distribuire l’uno rispetto all’altro due o più oggetti 3D. L’allineamento e la distribuzione si basano sugli assi del Piano del Lucido o del Piano di Lavoro attivo.

Questa funzione permette di allineare/distribuire in 3D più oggetti: l’azione si basa sugli assi X, Y e Z del Piano del Lucido attivo o sugli assi X’, Y’ e Z’ del Piano di Lavoro attivo. Si tengano presenti i seguenti aspetti:

● I Punti 3D e gli oggetti bloccati si comportano in modo speciale rispetto all’operazione di allineamento o distribuzione.

● Se fra gli oggetti selezionati vi è un solo Punto 3D, tutti gli oggetti selezionati vengono allineati relativamente a quel Punto. Se nella selezione ci sono più Punti 3D, essi vengono allineati/distribuiti come tutti gli altri.

● Se fra gli oggetti selezionati vi sono degli oggetti bloccati, essi non si spostano, mentre gli altri vengono allineati/distribuiti proprio rispetto a essi.

● Se fra gli oggetti selezionati vi sono degli oggetti 2D sullo schermo, essi vengono ignorati dal comando di allineamento 3D.

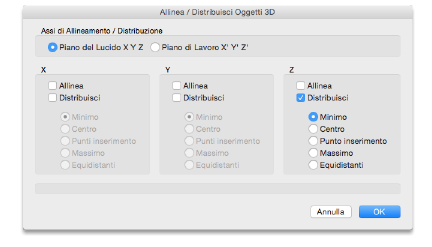

Per allineare gli oggetti lungo l’asse X, Y o Z, attivare l’opzione “Allinea” corrispondente e specificare se allineare rispetto al punto corrispondente alla coordinata minima, massima o centrale. Per distribuire gli oggetti lungo lo stesso asse, attivare l’opzione “Distribuisci”. A questo punto è possibile attivare l’opzione “Equidistanti”.

Allineamento lungo uno degli assi del Piano del Lucido	Descrizione
Allinea	Attiva l’allineamento rispetto all’asse corrispondente del Piano del Lucido.
Distribuisci	Attiva la distribuzione degli oggetti selezionati lungo l’asse prescelto e rende possibile la selezione dell’opzione “Equidistanti”.
Minimo	L’allineamento/distribuzione avviene rispetto al valore minimo di coordinata lungo l’asse prescelto.
Centro	L’allineamento/distribuzione avviene rispetto al valore della coordinata lungo l’asse prescelto del punto centrale degli oggetti selezionati.
Punti inserimento	Attivare questa opzione per allineare/distribuire gli oggetti selezionati rispetto ai punti di inserimento di oggetti parametrici o Simboli. Nota: se la selezione contiene anche oggetti senza un punto di inserimento, essi verranno allineati rispetto al loro baricentro.
Massimo	L’allineamento/distribuzione avviene rispetto al valore massimo di coordinata lungo l’asse prescelto.
Equidistanti	Dispone gli elementi selezionati a una distanza costante gli uni dagli altri.

Per allineare gli oggetti lungo l’asse X’, Y’ o Z’ del Piano di Lavoro attivo, attivare l’opzione “Allinea” corrispondente e specificare se allineare rispetto al punto corrispondente alla coordinata minima, massima o centrale. Per distribuire gli oggetti lungo lo stesso asse, attivare l’opzione “Distribuisci”. A questo punto è possibile attivare l’opzione “Equidistanti”.

Allineamento lungo uno degli assi del Piano di Lavoro	Descrizione
Allinea	Attiva l’allineamento rispetto all’asse corrispondente del Piano di Lavoro.
Distribuisci	Attiva la distribuzione degli oggetti selezionati lungo l’asse prescelto e rende possibile la selezione dell’opzione “Equidistanti”.
Minimo	L’allineamento/distribuzione avviene rispetto al valore minimo di coordinata lungo l’asse prescelto.
Centro	L’allineamento/distribuzione avviene rispetto al valore della coordinata lungo l’asse prescelto del punto centrale degli oggetti selezionati.
Punti inserimento	Attivare questa opzione per allineare/distribuire gli oggetti selezionati rispetto ai punti di inserimento di oggetti parametrici o Simboli. Nota: se la selezione contiene anche oggetti senza un punto di inserimento, essi verranno allineati rispetto al loro baricentro.
Massimo	L’allineamento/distribuzione avviene rispetto al valore massimo di coordinata lungo l’asse prescelto.
Equidistanti	Dispone gli elementi selezionati a una distanza costante l’uno dall’altro.
