Lo strumento “Smussatura” permette di smussare i bordi di un solido:
1.Attivare lo strumento Smussatura .

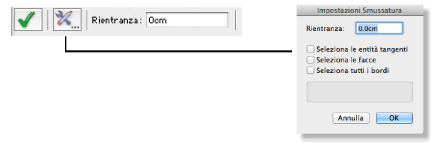

2.Specificare le preferenze di smussatura degli spigoli facendo clic sull’icona delle Impostazioni nella Barra di Modo.
Si apre il dialogo Impostazioni Smussatura.
|
Opzione |
Descrizione |
|---|---|
|
Rientranza |
Specificare la distanza di rientranza degli spigoli. Questo campo è riportato anche nella Barra di Modo. |
|
Seleziona le entità tangenti |
Attivare questa opzione per selezionare spigoli e facce connessi tangenzialmente. |
|
Seleziona le facce |
Attivare questa opzione per scegliere le facce. |
|
Seleziona tutti i bordi |
Attivare questa opzione per applicare la smussatura a tutti i gli spigoli che compongono il solido. |
3.Fare clic su OK per chiudere il dialogo Impostazioni Smussatura.

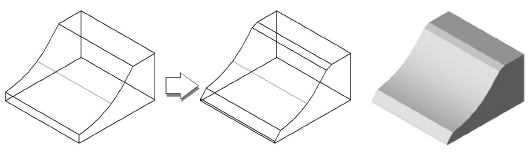

4.Nel caso della selezione di oggetti tangenti, scegliere gli spigoli e le facce tangenzialmente connessi. Nel caso della selezione di facce, scegliere le facce coinvolte. Tenere premuto il tasto Maiuscole per selezionare più facce e spigoli.
Quando è attiva l’opzione Seleziona tutti i bordi, basta fare clic su uno dei bordi evidenziati per selezionare tutti i bordi e applicare la smussatura.
Nota:Vedere Selezionare i bordi e le facce di un solido per informazioni sulla selezione di spigoli e facce.
5.Premere il tasto Invio o il primo bottone della Barra di Modo per eseguire l’azione.
La Tavolozza Informazioni permette di modificare la rientranza di smussatura.
Nota:Se in successione si applicano più smussature agli spigoli dello stesso oggetto, è possibile controllare solo il valore dell’ultimo smusso applicato. In qualsiasi momento è però possibile eliminare la smussatura utilizzando il comando “Separa”. In questo modo viene eliminata l’ultima modifica applicata (utilizzando più volte il comando si possono anche eliminare tutte le modifiche). È dunque possibile applicare una diversa smussatura su spigoli differenti. Per ulteriori informazioni, vedere Modifica dei raccordi, delle smussature e delle forme di stampo.
Un’operazione di smussatura può fallire per diverse cause:
● Complessità della geometria delle superfici adiacenti a uno spigolo (o a un angolo) coinvolto nell’operazione
● Tentativo di coinvolgere solo un bordo appartenente a una serie di bordi tangenziali (selezionandoli tutti si può aver miglior esito)
● Tentativo di operare senza selezionare tutti gli spigoli convergenti in un vertice.
