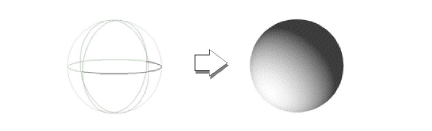

Vectorworks permette di creare sfere grazie allo strumento “Sfera”. Una sfera è un oggetto solido, per cui compare in Fil di Ferro anche in una Vista 2D. Sebbene si possano creare sfere utilizzando una Rotazione attorno, questo strumento è più rapido e più semplice. Esso possiede tre modalità che determinano come viene creata la sfera.
|
Opzione |
Descrizione |
|---|---|
|
Creazione tramite Raggio |
Il punto di controllo (primo clic) della sfera ne definisce il centro. |
|
Creazione tramite Diametro |
Il punto di controllo (primo clic) della sfera ne definisce il punto di inserimento. La sfera è determinata dalla misura del diametro. |
|
Creazione tramite Centro e Raggio |
Il punto di controllo (primo clic) della sfera ne definisce il punto di inserimento. La sfera è determinata dalla misura del raggio. |
Nota:Per creare una sfera occorre trovarsi in una Vista 3D; se si sta usando una vista Alto/Pianta, basta attivare lo strumento per passare in automatico alla vista “Sopra”.
Nota:La risoluzione di questi elementi è determinata dall’opzione “Risoluzione conversione 3D” delle Impostazioni Generali di Vectorworks.
Per creare una sfera tramite il Raggio:
1.Selezionare lo strumento Sfera
.
2.Fare clic sull’icona della modalità Creazione tramite Raggio.
3.Fare clic sul punto iniziale della sfera.
Ciò stabilirà il centro.
4.Fare clic per determinare l’estensione del raggio e terminare la sfera.
Per creare una sfera tramite il Diametro:
1.Selezionare lo strumento Sfera
.
2.Fare clic sull’icona della modalità Creazione tramite Diametro.
3.Fare clic sul punto iniziale della sfera.
Ciò stabilirà un punto attorno al quale è possibile far ruotare il puntatore.
4.Fare clic per determinare l’estensione del diametro e terminare la sfera.
Per creare una sfera tramite il Centro e il Raggio:
1.Selezionare lo strumento Sfera
.
2.Fare clic sull’icona della modalità Creazione tramite Centro e Raggio.
3.Fare clic sul punto iniziale della sfera.
Ciò stabilirà il centro.
4.Compaiono tre linee puntinate che rappresentano l’altezza.
5.Fare clic per determinare l’altezza della sfera.
6.Fare clic per determinare l’estensione del raggio e terminare la sfera.
