Lo strumento Inserimento Simboli

Lo strumento “Inserimento Simboli” permette di inserire con precisione nel disegno un Simbolo 2D, 3D o ibrido (2D/3D). Durante la fase di inserimento, compare un’anteprima del Simbolo, con il cursore che indica il Punto di inserimento. I Simboli possono essere inseriti anche tramite la Gestione Risorse.

Ogni Simbolo ha un suo punto di inserimento che controlla come il Simbolo viene inserito sul disegno. Il punto di inserimento viene specificato durante la creazione del Simbolo, e la sua posizione sul Simbolo è rappresentata da un crocino nella finestra Modifica Simbolo.

Nota:i Simboli ibridi possono essere inseriti solo su un Piano di Lavoro che è parallelo al piano del Lucido attivo. Quando si inserisce un Simbolo ibrido, se il Piano di Lavoro non è parallelo al piano del Lucido attivo, il Piano di Lavoro viene allineato con il piano del Lucido (l’origine del Piano di Lavoro rimane invariata).

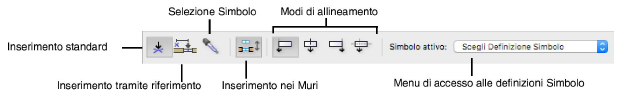

Opzione	Descrizione
Inserimento standard	Permette di inserire un Simbolo basandosi sul suo specifico Punto di inserimento, o allineato secondo una delle modalità di allineamento.
Inserimento tramite riferimento	Inserisce il Simbolo in un muro in accordo a un punto di riferimento per lo spostamento.
Selezione Simbolo	Designa come attivo uno dei Simboli inseriti.
Inserimento nei Muri	Permette di passare dalla modalità di inserimento nei muri con interruzione degli stessi all’inserimento di un Simbolo presso un muro o al di sopra senza interromperlo.
Modi allineamento	Questi modi di allineamento sono applicabili all’Inserimento standard e permettono di sopravanzare temporaneamente l’impostazione del Punto di inserimento. Essi cambiano l’allineamento del Punto di inserimento lungo l’asse orizzontale del Rettangolo di delimitazione del Simbolo. In alternativa, mantenere il Punto di inserimento originale.
Inserimento a sinistra	Sposta il Punto di Inserimento sulla sinistra del Rettangolo di delimitazione, mantenendolo lungo il lato rettilineo.
Inserimento al centro	Sposta il Punto di Inserimento al centro del lato.
Inserimento a destra	Sposta il Punto di Inserimento sulla destra del Rettangolo di delimitazione, lungo il lato rettilineo.
Inserimento normale	Lascia il Punto di Inserimento nella posizione originale.
Menu dei Simboli	Utilizzare questo menu per scegliere una Definizione Simbolo esistente da inserire. Il menu riporta le definizioni di Simbolo disponibili nel documento attivo, negli altri documenti accessibili tramite la Gestione Risorse e nel Catalogo. Scegliere un documento per visualizzare un’anteprima delle definizioni di Simbolo in esso presenti e fare clic sul Simbolo desiderato per attivarlo.
