Vincola un cerchio, un arco o una linea a essere tangente a un altro cerchio o linea. Se un oggetto viene spostato, quello a cui è vincolato si muove di conseguenza per mantenere la relazione di tangenza.
Per vincolare un cerchio, un arco o una linea a essere tangente a un cerchio o a un arco:
1.Attivare lo strumento Vincolo di Tangenza .

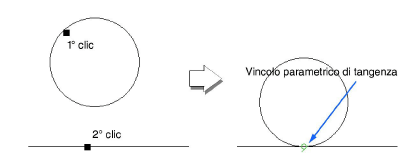

2.Fare clic sul cerchio, arco o linea da vincolare.
Il cursore assume la forma a mirino.
3.Fare clic sul cerchio, arco o linea a cui vincolarlo.
Un simbolo verde di Vincolo di Tangenza viene collocato nel punto di tangenza dei due oggetti.
Nota:Non occorre che gli oggetti siano tangenti l’uno all’altro. Il primo viene spostato in modo che risulti tangente al secondo.
