La modalità “Quotatura Trasversale in catena” crea una serie di Quote connesse, in cui ciascun segmento di Quota mostra la sua misura specifica in una “catena” continua.
Quando le Quote sono connesse in catena, esse possono venire spostate tutte insieme, i loro attributi e le loro proprietà possono essere modificate come se fossero un gruppo di elementi. Le proprietà delle Quote in catena possono anche essere modificate individualmente. Quando le Quote di una catena vengono modificate, gli altri elementi vengono ricalcolati automaticamente. Per ulteriori informazioni sulla modifica delle Quote in catena, vedere Modificare le Quote.
Per creare una serie di Linee di Quota connesse:
1.Attivare lo strumento Quotatura Trasversale .
2.Fare clic sull’icona della modalità Quotatura Trasversale in catena.
3.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

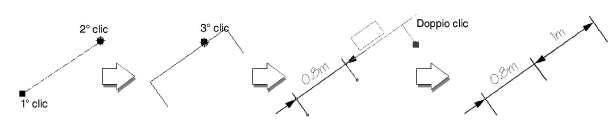

4.Fare clic sul punto da cui si vuole far partire la misura.
5.Fare clic sul punto terminale del primo segmento.
6.Trascinare il cursore un po’ lontano dalla linea per posizionare la Quota.
Ciò determina dove viene tracciata la linea portaquota e dove vengono collocate le misure.
In una vista 3D, i primi due clic determinano l’asse X del piano su cui sarà collocata la Quota; spostare il cursore per far ruotare il piano se lo si desidera. Il piano di rotazione può essere orizzontale o verticale rispetto al piano del Lucido, o allineato alle facce di un oggetto 3D da quotare.
7.Spostare il mouse fino al termine del segmento successivo e fare clic per marcare il suo punto terminale.
8.Continuare a marcare i segmenti.
9.Fare doppio clic per terminare la procedura di quotatura.
