Per quotare un angolo formato da due linee di riferimento tracciate dall’utente al momento della quotatura stessa:
1.Attivare lo strumento Quotatura Angolare .

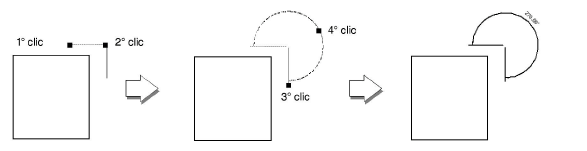

2.Scegliere la modalità Quotatura Angolare fra due riferimenti.
3.Fare clic per impostare l’inizio della prima linea di riferimento.
4.Compare un’anteprima della prima linea di riferimento.
5.Fare clic di nuovo per impostare il termine della prima linea di riferimento.
6.Compare un’anteprima della seconda linea di riferimento.
7.Fare clic una terza volta per impostare il termine della seconda linea di riferimento.
Compare l’anteprima della quota angolare.
Per scegliere un angolo diverso, per esempio quello giacente nel settore opposto, trascinare il mouse fino a quando l’anteprima non mostra l’angolo che si desidera quotare.
8.Quando l’anteprima mostra l’angolo desiderato, fare ancora clic per definire il raggio della quota.
