Selezionare questa icona se si vuole rimodellare un oggetto del tipo: rettangolo, rettangolo arrotondato, ellisse, polilinea o poligono spostando un bordo senza modificare gli angoli adiacenti.
Per rimodellare un oggetto 2D spostando parallelamente un bordo:
1.Selezionare l’oggetto su cui si vuole intervenire.
2.Attivare lo strumento Modifica
3.Fare clic sull’icona Sposta i bordi parallelamente nella Barra di Modo.

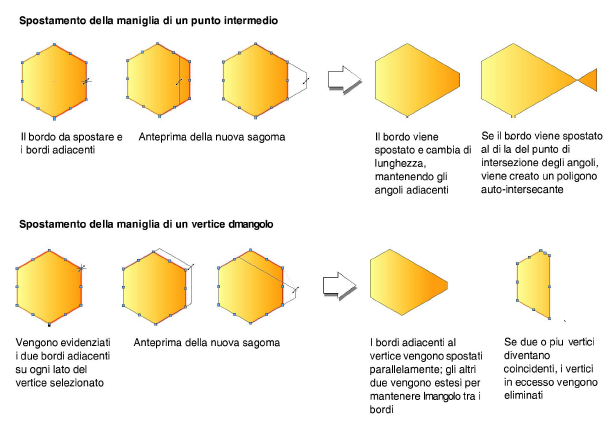

Compaiono delle maniglie di modifica in corrispondenza di ogni punto intermedio di ogni bordo modificabile e in ogni vertice d’angolo modificabile. Con questa modalità è possibile modificare solo i bordi diritti che hanno segmenti adiacenti diritti: se un oggetto o un segmento di un oggetto non può essere modificato, le maniglie non vengono visualizzate.
4.Fare clic sulla maniglia su cui si desidera intervenire.
Compare un cursore di modifica a due frecce.
5.Trascinare la maniglia nella sua nuova posizione.
Per applicare un offset con la stessa distanza ai bordi adiacenti a un vertice d’angolo, premere il tasto Opzione (macOS) o Alt (Windows) mentre si sposta il vertice.
6.Fare clic per confermare la nuova posizione.
Questa modalità può essere utilizzata anche per modificare i poligoni aperti. Se la lunghezza di un bordo aperto diventa zero, i vertici in eccesso vengono eliminati e la sagoma diventa un poligono chiuso.
