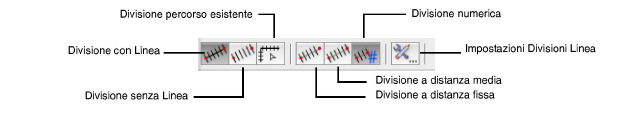

Tramite lo strumento “Dividi Linea” è possibile suddividere una linea retta in un qualsiasi numero di sezioni prestabilite, creando inoltre linee trasversali, punti o duplicati di un oggetto. Attivando lo strumento, nella Barra di Modo compaiono sei icone:
|
Opzione |
Descrizione |
|---|---|
|
Divisione con Linea |
Con questa modalità, oltre ai segmenti dividendi, viene disegnata anche la linea di controllo. |
|
Divisione senza Linea |
Con questa modalità, vengono disegnati solamente gli oggetti divisori. |
|
Divisione percorso esistente |
Con questa modalità è possibile suddividere in un dato numero di parti un percorso esistente o una sua quota parte. Fare un primo clic sull’estremo iniziale della parte da suddividere e un secondo sull’estremo finale. |
|
Divisione a distanza fissa |
Con questa modalità, è possibile impostare una distanza prestabilita di suddivisione tra gli oggetti. Nel caso in cui la linea retta non risulti divisibile esattamente per il valore inserito, vi sarà una rimanenza finale. |
|
Divisione a distanza media |
Questa modalità divide gli oggetti in base a un valore definito numericamente. Se la linea non è divisibile per il valore inserito, lo strumento farà in modo che non vi sia una rimanenza. |
|
Divisione numerica |
Con questa modalità la linea retta viene divisa in un determinato numero di parti di lunghezza uguale. Tale numero viene stabilito nel dialogo delle impostazioni. |
Prima di suddividere una linea retta prestabilita, è necessario fissare alcune impostazioni; occorre infatti determinare quali saranno gli oggetti divisori e quale sarà la distanza tra di loro. Tali impostazioni si determinano nel dialogo Impostazioni Divisione Linea, richiamabile tramite l’apposita icona presente nella Barra di Modo.
Le opzioni presenti nel dialogo variano in base a quale icona del secondo gruppo è stata attivata ed alla voce selezionata nel menu “Separata da”, che può essere “Linee”, “Punti” o “Oggetto selezionato”.

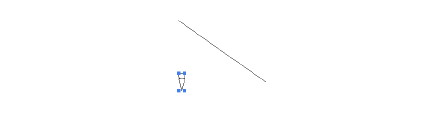

Per duplicare un oggetto selezionato lungo una linea retta in modo tale che la stessa sia suddivisa in un numero di parti prestabilito:
1.Selezionare l’oggetto con cui si effettuerà la suddivisione.
2.Attivare lo strumento Dividi Linea
.
3.Selezionare la prima e la quinta icona e poi fare clic sulla sesta.
4.Inserire il valore “6” nel campo N° di parti del dialogo Impostazioni Divisione Linea e scegliere nel menu Separata da la voce Oggetto selezionato e fare clic sul OK.
5.Fare clic con il centro del mirino sull’oggetto selezionato per stabilire quale debba essere il punto da fissare sulla linea retta.
6.Fare clic sul punto iniziale della linea e poi su quello finale.
