1.Attivare lo strumento Attributi Mappatura .
2.Fare clic su un oggetto campito con un Tratteggio vettoriale in modo associativo. Si può modificare solo un oggetto alla volta.

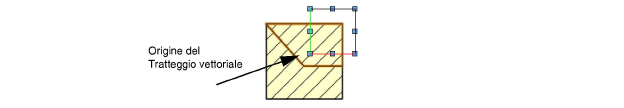

3.Sul Tratteggio compare un rettangolo di modifica con otto maniglie. L’origine del Tratteggio si trova nell’angolo inferiore sinistro del rettangolo di modifica, dove si incontrano il lato rosso e quello verde.
4.Utilizzare il rettangolo di modifica per impostare la posizione del Tratteggio, la sua Scala e il suo angolo di rotazione. Si può anche spostarlo con i tasti Freccia.
|
Opzione |
Descrizione |
|---|---|
|

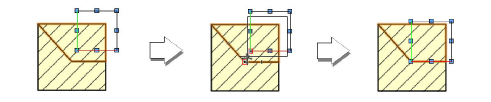

Modifica della posizione |
Fare clic sul rettangolo di modifica (ovunque tranne che su una maniglia di selezione) e trascinarlo nella posizione che si desidera. Fare clic per stabilire la nuova posizione. Per localizzare con precisione l’origine, fare clic vicino alla maniglia inferiore sinistra, e spostare il rettangolo di modifica come necessario.
|
|

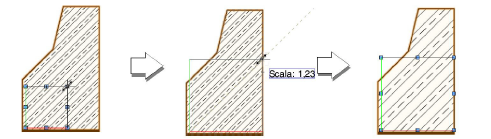

Modifica della Scala |
Fare clic su una delle maniglie di selezione d’angolo e trascinarla per dare al rettangolo di modifica una scala diversa (o premere il tasto Tab e inserire il valore di Scala nella Barra Dati dinamica). Fare clic per fissare la nuova impostazione.
|
|

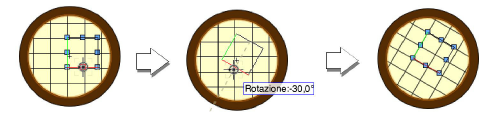

Modifica dell’orientazione |
Fare clic su una delle maniglie di selezione mediane e trascinare il mouse per far ruotare il rettangolo di modifica fino all’angolo desiderato (o premere il tasto Tab e inserire il valore Rotazione nella Barra Dati dinamica); fare clic per confermare la modifica. ● Di norma, il rettangolo di modifica ruota attorno alla maniglia opposta a quella su cui si è fatto clic. ● Per farlo ruotare attorno all’origine del Tratteggio, tenere premuto il tasto Maiuscole mentre si esegue le rotazione. ● Per farlo ruotare attorno al suo centro, tenere premuto il tasto Ctrl (Windows) o Comando (macOS) mentre si esegue l’operazione.
● |
5.Nella Tavolozza Attributi, il nome del Tratteggio compare in blu con aggiunta la scritta “modificato”.
