Una Tassellatura è un insieme di elementi geometrici 2D che si ripetono in tutte le direzioni a partire da un punto centrale. Gli elementi geometrici possono avere un colore o un riempimento (non però un’altra Tassellatura), inoltre vi può essere anche un colore di sfondo.
Per creare una definizione di Tassellatura:
1.Aprire la Tavolozza Gestione Risorse, selezionando la voce nel menu Finestre > Tavolozze.
2.Fare clic sul bottone Crea Risorsa.

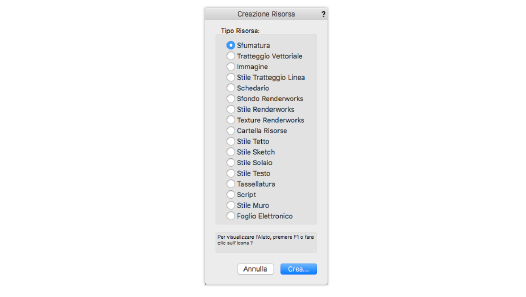

Si apre il dialogo Creazione Risorsa.
In alternativa è possibile fare doppio clic all’interno della Tavolozza Gestione Risorse per aprire il dialogo Creazione Risorsa.
3.Scegliere l’opzione Tassellatura e fare clic su Crea.
Si apre il dialogo Nuova Tassellatura.
|
Opzione |
Descrizione |
|---|---|
|
Nome |
Specifica un nome per la Risorsa; questo nome compare nella Tavolozza Gestione Risorse e nella Tavolozza Attributi. |
|
Misure sulla pagina |
Specifica se le misure della Tassellatura in un disegno sono: ● Assolute; in tal caso la dimensione della tassellatura è riferita alla pagina di stampa. Quando la Tassellatura è applicata, essa è automaticamente riscalata in modo che si adatti a come risulterà stampata la pagina. Ciò è utile per oggetti di annotazione che dovrebbero sempre restare della stessa dimensione sulla “pagina”, indipendentemente dalla Scala del Lucido. ● Relative; la dimensione della tassellatura è riferita alle dimensione reale degli oggetti rappresentati; la dimensione reale sulla carta dipende dalla Scala del Lucido applicata. |
|
Allineamento |
Attivare l’opzione Nei Muri, Nei Simboli o entrambe per specificare se la Tassellatura debba ruotare rispetto agli assi di un Muro o di un Simbolo a cui è applicata. |
|
Nei Muri (solo versioni Design Series) |

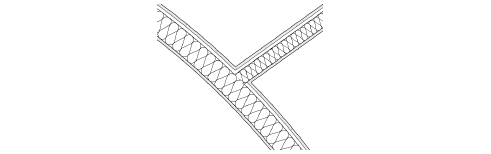

Allinea l’orientamento della Tassellatura con l’asse del muro; attivare l’opzione Adatta agli elementi architettonici per riscalare il riempimento secondo le spessore di un muro, di un componente di un muro o di un solaio.
|
|
Nei Simboli |
Allinea l’orientamento della Tassellatura con l’asse dei Simboli. |
|
Riempimento sfondo |
Per avere un riempimento di sfondo dietro agli oggetti geometrici che compongono la Tassellatura, attivare questa opzione e specificare un colore. |
4.Fare clic su OK per entrare nell’ambiente di modifica. Tracciare la geometria che definisce il motivo da ripetere per comporre la tassellatura desiderata con colori e riempimenti relativi. Quando si crea un oggetto, attorno ad esso compaiono otto ripetizioni parzialmente trasparenti. Al motivo di ripetizione possono essere aggiunti più oggetti.

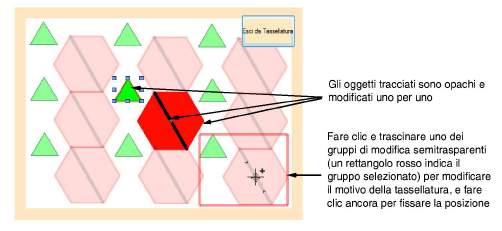

5.Per regolare il motivo geometrico e la spaziatura, fare clic su una delle ripetizioni e trascinarla dove è necessario che sia posizionata; fare ancora clic per impostare la nuova posizione. Per non far comparire le ripetizioni durante le operazioni di modifica, fare clic-destro su un’area vuota e deselezionare la voce Mostra ripetizione Tassellatura nel menu contestuale.
6.Una volta terminate le operazioni di modifica, fare clic sul bottone Esci da Tassellatura. La Risorsa Tassellatura viene registrata nel documento attivo con il nome specificato.
Le Tassellature sono registrate nei documenti di disegno di Vectorworks. Se il documento non è registrato e la Tassellatura non fa parte degli Elementi base, quest’ultima viene persa quando si esce dal programma.
