Poligoni di linee parallele

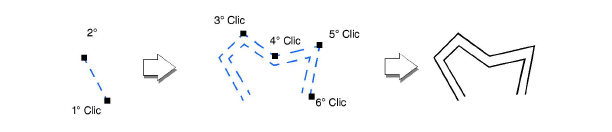

Con lo strumento “Poligono di linee parallele”, si possono creare facilmente svariati poligoni chiusi con due bordi, o due linee parallele. I poligoni possono avere da 3 a 32767 vertici. Inoltre, si può scegliere a che distanza debbano risultare le linee parallele, a che distanza debbano trovarsi dal cursore del mouse durante il disegno e se vi debba essere una Linea di Intercapedine.

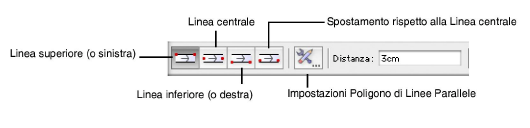

Se si desidera che il cursore crei la linea sinistra rispetto al senso di percorrenza, fare clic sulla prima.

Se si desidera che le linee siano equidistanti dal cursore, fare clic sulla seconda.

Se si intende scegliere un valore di offset rispetto alla mediana, fare clic sull’ultima icona.

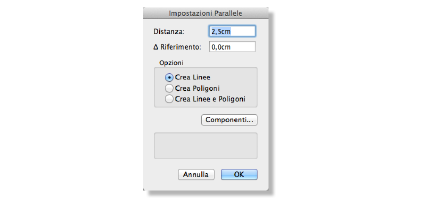

3.Fare clic sull’icona Impostazioni Poligono di Linee Parallele per definire i propri parametri.

4.Se si è scelta la quarta modalità (per specificare un valore di offset), inserire nella casella Riferimento la distanza a cui si desidera che la linea superiore sinistra si trovi rispetto al cursore.

Opzione	Descrizione
Distanza	Distanza fra le due linee che compongono il contorno del poligono. Per maggior praticità, lo stesso campo compare anche nella Barra di Modo.
Riferimento	Nella modalità “Spostamento rispetto alla linea centrale”, è la distanza del cursore dalla linea di riferimento centrale.
Crea Linee	Viene creata una serie di linee.
Crea Poligoni	Viene creato un poligono di linee parallele.
Crea Linee e Poligoni	Vengono create linee parallele con un Retino di Riempimento.

6.Per creare una campitura di intercapedine fra le linee parallele che costituiscono il poligono, fare clic su Componenti. Per ulteriori informazioni sui componenti di intercapedine vedere Creare componenti di muri.
