Il comando “Crea Griglia” permette di creare una griglia che faccia parte del disegno (nel senso che si comporta e viene stampata come qualunque altro oggetto 2D nel documento). Non deve essere confusa con le Griglie di Riferimento e di Aggancio, che si usano solo per disegnare con precisione e di regola non vengono stampate.
Per creare una griglia:
1.Attivare il comando Crea Griglia.

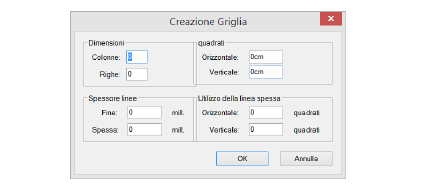

Si apre il dialogo Creazione Griglia.
2.Compiere le scelte desiderate.
Inserire il numero di Colonne e Righe che si vogliono usare.
Inserire lo spessore di linea, espresso in millesimi di pollice, che devono assumere le linee Sottili e Spesse delle griglie.
Nota:Se si vuole creare una griglia con due quadratini ogni centimetro in modo che ogni centimetro sia marcato visibilmente, occorre specificare 0,5 cm per le linee orizzontali e verticali sottili e 2 quadratini fra le linee spesse verticali e orizzontali.
Le misure inserite in “Orizzontale” e “Verticale” determinano la dimensione dei quadratini della griglia.
Il numero di quadratini inseriti nelle caselle “Utilizzo della linea spessa” determinano la frequenza di comparsa di una linea spessa che separa le parti della griglia.
3.Fare clic su OK.
