Lo strumento “Spirale” permette di creare spirali di Archimede. È possibile specificare il numero di giri, la distanza per giro, il raggio di inizio, lo spessore e il numero di punti usati per definire la curva.
Per tracciare una spirale:
1.Attivare lo strumento Spirale .
2.Fare clic nell’Area di disegno per definire il centro della spirale.

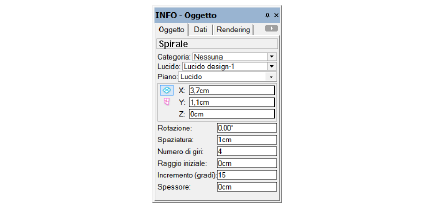

Se si tratta del primo oggetto Spirale inserito durante la sessione, si apre il dialogo di controllo delle proprietà. Questi parametri vengono applicati alle spirali create successivamente; possono essere cambiati anche tramite la Tavolozza Informazioni.
3.Specificare le proprietà della spirale.
Il numero di giri determina l’angolo totale di rotazione della spirale. Ogni giro equivale a 360 gradi.
Il “Raggio iniziale” è la distanza fra il centro e l’inizio della spirale.

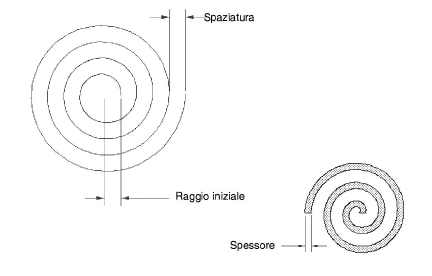

Il parametro “Incremento (gradi)” determina quanti punti vengono usati per creare la spirale. Un incremento di 5 gradi significa che vi sono 360/5 = 72 punti per giro. Maggiore è l’incremento, minore è il numero di punti. Il diagramma sottostante illustra la funzione degli altri parametri.
4.Fare clic su OK.
Una spirale caratterizzata dai parametri impostati viene inserita nel disegno.
