Linee di costruzione

Lo strumento “Linea costruzione” permette di tracciare rapidamente rette e semirette che possono essere utilizzate come ausilii nel costruire forme geometriche. Tutte le linee di costruzione inserite in un progetto possono essere eli­minate con un semplice clic del mouse in un qualsiasi istante.

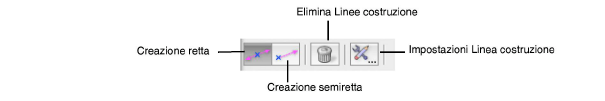

Per tracciare una linea di costruzione, basta attivare lo strumento Linee di costruzione e fare clic sul punto in cui si intende inserire l’elemento grafico; quindi far ruotare la linea con il mouse fino a farle assumere l’orientamento voluto e fare ancora clic. È possibile spostare successivamente le linee di costruzione con il mouse e cambiare la loro orientazione con la Tavolozza Informazioni. Quando si attiva questo strumento, nella Barra di Modo compaiono quat­tro icone.

Opzione	Descrizione
Creazione retta	Questa modalità permette di tracciare una linea di costruzione il cui centro corrisponde al punto su cui si fa clic.
Creazione semiretta	Questa modalità permette di tracciare una semiretta la cui origine corrisponde al punto su cui si fa clic.

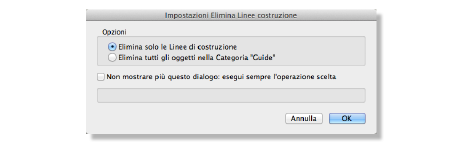

Elimina Linee costru­zione	Con un clic su questa icona, si apre il dialogo Impostazioni Elimina Linee costruzione, che permette di decidere se si vogliono eliminare tutti gli oggetti a cui è assegnata la categoria “Guide” oppure soltanto gli oggetti Linea costruzione. È anche possibile scegliere che il dialogo successivamente non si riapra dopo il clic, ottenendo immediatamente l’azione richiesta.

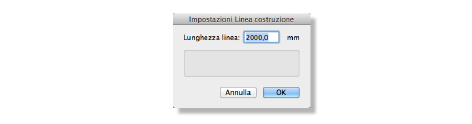

Impostazioni Linea costruzione	Con un clic su questa icona si apre il dialogo Impostazioni Linea costruzione in cui è possibile spe­cificare la lunghezza delle linee di costruzione.

La lunghezza della linea di costruzione è indipendente dalla Scala, nel senso che se inserisce nel dialogo una “Lun­ghezza Linea” di 1000 mm e la Scala impostata è di 1:1, la lunghezza ottenuta sarà di 1000 mm, con una Scala di 1:5 si otterrà una linea di 5000 mm, con una Scala di 2:1 si otterrà una lunghezza di 500 mm, ecc. Il valore preimpostato è di 2000 mm. Chiudendo il dialogo facendo clic su “OK”, la lunghezza inserita viene assegnata a tutte le linee di costruzione (anche se già inserite nel disegno).

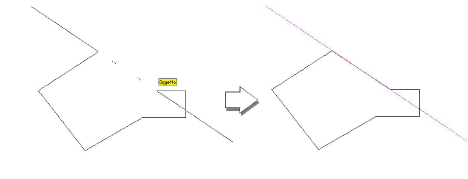

Per creare una Linea di costruzione in modalità retta.

1.Attivare lo strumento Linea di costruzione .

2.Attivare la modalità Linea retta.

3.Fare clic nel punto in cui si desidera ottenere il centro della linea di costruzione.

4.Spostare il mouse per definire l’inclinazione desiderata.

5.Fare di nuovo clic per creare la Linea di costruzione.

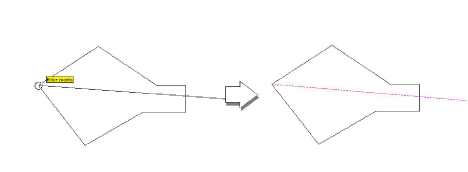

Per creare una Linea di costruzione in modalità semiretta.

1.Attivare lo strumento Linea di costruzione .

2.Attivare la modalità Linea semiretta.

3.Fare clic nel punto in cui si desidera ottenere l’origine della linea di costruzione.

4.Spostare il mouse per definire l’inclinazione desiderata.

Fare di nuovo clic per creare la Linea di costruzione.

Per eliminare tutte le linee di costruzione inserite nel disegno.

1.Attivare lo strumento Linea di costruzione .

2.Fare clic sulla terza icona nella Barra di Modo.

Tutte le linee di costruzioni presenti nel disegno vengono eliminate.

La Tavolozza Informazioni permette di modificare la posizione del punto di posizionamento della linea di controllo, le cui coordinate possono essere riferite al Piano del Lucido o a un Piano di Lavoro a seconda dell’icona scelta, non­ché l’angolo di direzione della retta o semiretta considerata.

Nota:Le Linee di costruzione vengono inserite nella Categoria “Guide”. Per tale ragione possono essere nascoste, visualizzate o eliminate con i comandi di gestione delle guide. Per ulteriori informazioni vedere Le Guide.
