Usando lo strumento “Congiunzione Muri” si può congiungere qualunque coppia di elementi creati con lo strumento “Muro”. Ciò può essere utile quando si creano muri senza l’autocongiunzione o quando si spostano dei muri, determinando delle disgiunzioni. Le prime tre modalità formano congiunzioni a “T”, “L” o “X” fra due segmenti di muro, il che è utile quando non è necessario distinguere fra vari tipi di muro.
|

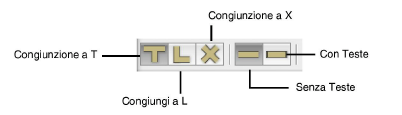

Opzione |
Descrizione |
|---|---|
|
Congiunzione a T |
Permette di congiungere a T o a Y due muri, allungando o accorciando uno dei due elementi. |
|
Congiunzione a L |
Permette di creare congiunzioni ad angolo tra due muri, allungando o accorciando entrambi gli elementi. |
|
Congiunzione a X |
Permette di congiungere a X due muri; essi non vengono allungati né accorciati. |
|
Senza Teste |
Quando è attiva questa modalità, i muri vengono congiunti senza creare teste, per cui l’effetto grafico ottenuto è che i muri risultano continui. |
|
Con Teste |
Quando è attiva questa modalità, i muri vengono congiunti inserendo delle teste, per cui l’effetto grafico ottenuto è che i muri risultano interrotti. |

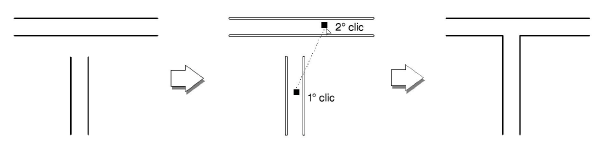

La congiunzione a T estende o accorcia un segmento di muro per fare in modo che si intersechi con un altro segmento. Dato che questa modalità interviene su un solo muro, essa non va utilizzata per creare congiunzioni ad angolo, per le quali esiste un’apposita modalità (vedere Congiungere i muri ad angolo).
Per congiungere dei muri con lo strumento “Congiunzione Muri”:
1.Attivare lo strumento Congiunzione Muri
.
2.Selezionare la prima icona nella Barra di Modo.
3.Fare clic sul primo segmento di muro che si vuole congiungere.
4.Fare clic sull’altro segmento da congiungere.
Viene tracciata una linea tratteggiata per indicare i segmenti scelti e la lunghezza dei muri viene cambiata, allungata o accorciata, per ottenere una congiunzione regolare.
Nota:Occorre tenere presente che i muri congiunti vengono fusi internamente rispetto alla Linea centrale di Riferimento. Per tale motivo la loro lunghezza effettiva non è corretta ai fini di un eventuale computo metrico. Per ovviare a questo inconveniente è necessario dotarsi di Vectorworks Architect.

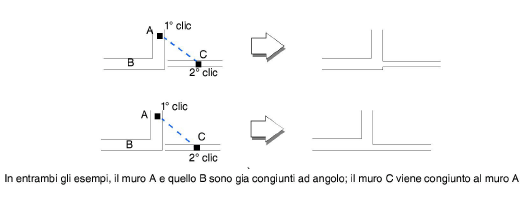

Quando si tenta di creare una congiunzione a T su un angolo esistente, si effettui l’operazione rispetto ai due segmenti che si trovano perpendicolari; in questo modo l’operazione darà un risultato corretto.

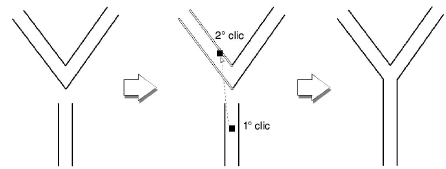

Tramite la funzione di congiunzione a T è anche possibile creare congiunzioni a Y.
Per creare una congiunzione a Y fra tre segmenti di muro:
1.Attivare lo strumento Congiunzione Muri.
2.Selezionare la prima icona nella Barra di Modo.
3.Fare clic sul primo muro che si vuole congiungere.
4.Fare clic sull’altro muro.
I due muri vengono congiunti a Y.

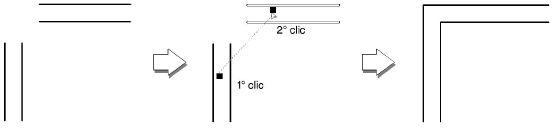

La seconda modalità di congiunzione dei muri permette di chiudere gli estremi di due muri in modo da formare un angolo. La funzione interviene su entrambi i muri, accorciandoli o allungandoli quando necessario, in modo da creare un angolo chiuso.
Per congiungere due muri ad angolo:
1.Attivare lo strumento Congiunzione Muri.
2.Selezionare la seconda icona nella Barra di Modo.
3.Fare clic sul primo muro che si vuole congiungere.
4.Fare clic sull’altro muro da congiungere.
I due muri vengono congiunti.

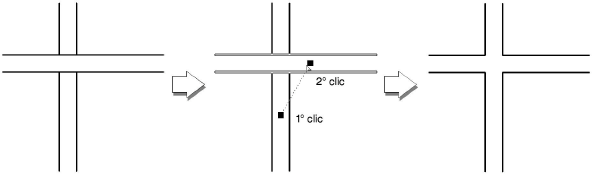

La terza modalità di congiunzione dei muri permette di congiungere due muri ad X nel punto in cui essi si intersecano.
Per congiungere due muri ad X:
1.Attivare lo strumento Congiunzione Muri.
2.Selezionare la terza icona nella Barra di Modo.
3.Fare clic sul primo muro che si vuole congiungere.
4.Fare clic sull’altro muro da congiungere.
I due muri vengono congiunti.
Nota:Questa modalità richiede che i due muri si intersechino, in quanto non provvede ad allungare i segmenti dei muri.
Utilizzando lo strumento “Muro diritto” con la congiunzione automatica (vedere Configurare il proprio disegno per altre informazioni) o lo strumento “Congiunzione Muri” in modalità standard, ogni angolo di muro presenterà un giunto continuo. Questa soluzione è adatta per i disegni stilizzati o per congiungere muri dello stesso tipo. Tuttavia, se sono coinvolti parti strutturali o muri di tipo diverso, è preferibile creare giunti di testa. Ciò assicura uno “stacco” più accurato e che le travi e le altre parti strutturali siano correttamente dimensionate. Permette anche di distinguere fra muri portanti e non portanti o fra muri esterni ed interni.
Nota:Per usare queste funzionalità dello strumento, occorre assicurarsi che, durante la creazione, i muri non vengano automaticamente congiunti.

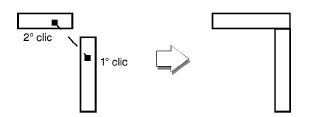

Per avvicinare dei muri:
1.Attivare lo strumento Congiunzione Muri.
2.Selezionare la prima icona nella Barra di Modo.
3.Attivare la quinta icona nella Barra di Modo.
4.Fare clic sul primo segmento di muro che si vuole congiungere.
5.Fare clic sull’altro segmento da congiungere.
Una volta indicato il secondo muro, la lunghezza dei due muri viene cambiata, aumentata o diminuita a seconda della necessità, in modo che i muri si incontrino con una giunzione netta e regolare.
Nota:Si tenga presente che uno dei due muri viene comunque congiunto fino alla linea centrale dell’altro, per cui le sue dimensioni possono non essere corrette in fase di computo metrico. Per ovviare a questo inconveniente è necessario dotarsi di Vectorworks Architect.
