Aggancio alla griglia

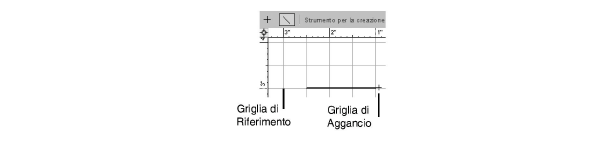

La Griglia di Aggancio e la Griglia di Riferimento migliorano la precisione di disegno sia nei Lucidi design sia nei Lucidi presentazione, come descritto in La Griglia di Aggancio e la Griglia di Riferimento.

Quando il vincolo di “Aggancio alla Griglia” è attivo, lo SmartCursor è sensibile ai punti della Griglia di Aggancio. Per esempio, se il passo della Griglia di Aggancio è impostato a 1 cm, mentre si fa muovere il puntatore del mouse al di sopra il disegno, esso “reagisce” automaticamente ad ogni spostamento di un centimetro lungo la direzione orizzontale e verticale rispetto al punto di origine degli assi. Quando si traccia una linea, i due punti estremi giaceranno sulla Griglia di Aggancio (se non sono attivi altri vincoli). Il vincolo di Aggancio alla Griglia è il solo che non fornisce nessun tipo di simbolo grafico. Se il vincolo è attivo, il mouse si trova sempre sui punti della griglia a meno che non siano attivi altri vincoli in grado di sopravanzare questo vincolo.

1.Scegliere il comando Impostazioni SmartCursor o fare doppio clic su uno strumento della Tavolozza Vincoli dotato di parametri.

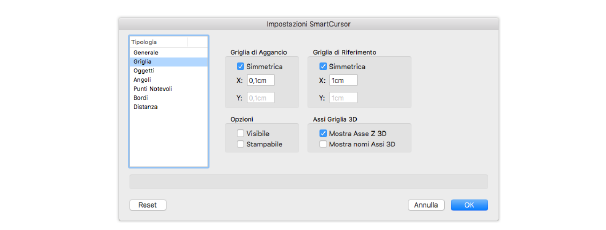

2.Attivare il pannello Griglia e specificare le impostazioni per la griglia di aggancio e di riferimento.

Opzione	Descrizione
Griglia di Aggancio	La griglia che permette di tenere allineati gli oggetti durante le fasi di disegno e di modifica, quando è attivo il Vincolo di Aggancio alla Griglia.
Simmetrica	Attivare questa opzione per vincolare il valore Y ad essere pari al valore X, in modo che la griglia risulti simmetrica.
X e Y	Impostano le dimensioni orizzontale e verticale della griglia; l’opzione Y non risulta disponibile se è attiva l’opzione Simmetrica.
Griglia di Riferimento	La Griglia di Riferimento è un aiuto visivo, che facilita il posizionamento degli oggetti sul disegno. Gli oggetti non si agganciano a questa griglia.
Simmetrica	Se questa opzione è attiva, il valore impostato per il parametro Y sarà pari a quello impostato per il parametro X, determinando una conformazione simmetrica della griglia.
X e Y	Questi parametri determinano il passo della griglia in orizzontale e in verticale; se l’opzione Simmetrica è attiva, il parametro Y non è disponibile.
Opzioni	Permettono di stabilire il comportamento delle griglia sullo schermo e in stampa.
Visibile	Rende visibile la griglia di riferimento quando le circostanze lo rendono possibile (anche se questa opzione è attiva, la griglia di riferimento può essere invisibile a causa del fattore di zoom).
Stampabile	Se questa opzione è attiva, la griglia di riferimento risulta stampabile sia sui Lucidi design sia sui Lucidi presentazione.
Assi Griglia 3D

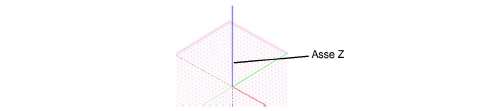

Mostra Asse Z 3D	Mostra l’asse Z del Piano di Lavoro.
Mostra nomi Assi 3D	Mostra i nomi degli assi del Piano del Lucido attivo e del Piano di Lavoro.

4.Per attivare il Vincolo di Aggancio alla Griglia

, attivare l’omonimo strumento nella Tavolozza Vincoli.
